Topologia e meios de transmissão

Topologia

     É o canal no qual o meio de rede está conectado aos computadores e outros componentes de uma rede.

Barramento

Um canal principal onde todos os computadores são ligados e compartilham informação ao mesmo tempo, porém caso aconteça algum erro no cabo principal toda a estrutura entra em colapso.

Estrela

A topologia em estrela utiliza um periférico concentrador, normalmente um

hub, interligando todas as máquinas da rede.

Anel

Nesta topologia, cada computador, obedecendo um determinado
sentido, é conectado ao computador vizinho, que por sua vez, também
é conectado ao vizinho e assim por diante, formando um anel.

Meios de transmissão

Existem vários meios físicos que podem ser usados para realizar a transmissão de dados. Cada um tem seu próprio nicho em termos de largura de banda, retardo, custo e facilidade de instalaçãoe manutenção. Os meios físicos são agrupados em meios guiados, como fios de cobre e fibras ópticas, e em meios não guiados, como as ondas de rádio e os raios laser transmitidos pelo ar.

Cabo coaxial

Segundo Tanembaum (1997), um cabo coaxial consiste em um fi o de cobre

esticado na parte central, envolvido por um material isolante. O isolante é

protegido por um condutor cilíndrico, geralmente uma malha sólida entrelaçada.

O condutor externo é coberto por uma camada plástica protetora

Par trançado

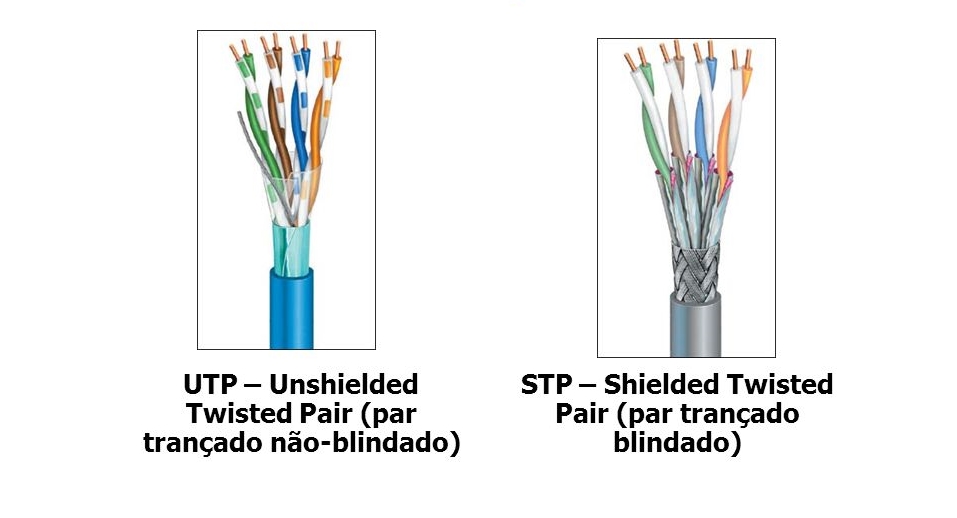

O par trançado é o tipo de cabo de rede mais usado atualmente. Existem basicamente dois tipos de par trançado: sem blindagem, também chamado UTP (Unshielded Twisted Pair), e com blindagem, também chamado de STP (Shielded Twisted Pair). A diferença entre eles é justamente a existência, no par trançado com blindagem, de uma malha em volta do cabo protegendo-o contra interferências eletromagnéticas

Fibra ótica

Os sucessores naturais dos cabos de par trançado são os cabos de fibra óptica, que suportam velocidades ainda maiores e permitem transmitir a distâncias praticamente ilimitadas, com o uso de repetidores. Os cabos de fibra óptica são usados para criar os backbones que interligam os principais roteadores da internet. Sem eles, a grande rede seria muito mais lenta e o acesso muito mais caro.
